高壓交流電動接地開關作為檢修高壓電器設備時保證人身安全，用于接地的一種機械接地裝置，可用于多種高壓開關柜中，既可與控制裝置配合來電動完成接地開關的分合操作，也可在停電或電動操作出現故障的情況下手動完成接地開關的分合操作。

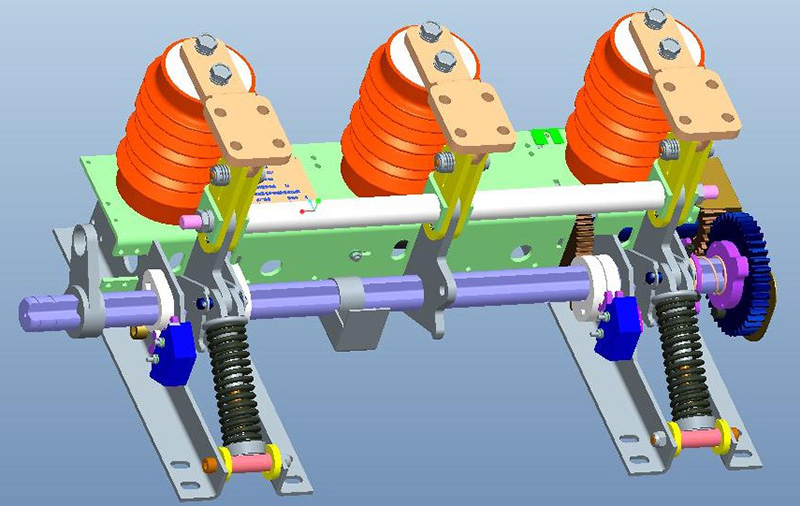

JN15-12X/J31.5系列電動接地開關工作原理

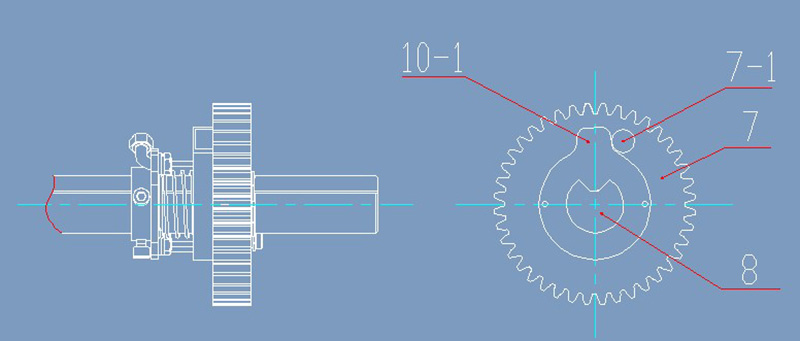

在接地開關大軸上套設有一齒輪，齒輪的一側設有一銷，該齒輪通過中間過渡齒輪與電機連接，并可繞接地開關大軸自由旋轉。在接地開關大軸上設有一拐背，拐背只能與接地開關大軸同步轉動。電機轉動時帶動套設在接地開關大軸上的齒輪轉動，齒輪一側的銷推動拐背外緣凸起，拐背帶動接地開關大軸轉動。

當接地開關分合完成后，相應的輔助開關狀態會改變，控制裝置監測到該信號后控制電機停止轉動，并反向轉動一定角度，使齒輪上的銷退到拐背外緣凸起的后面，為手動操作接地開關讓出旋轉位置。

這種傳動方式，可以在電動操作完成后在控制裝置的控制下自動切換到手動操作模式，方便用戶操作，同時不影響電動操作時接地開關的分合速度。

如果把調試手柄撥到調試位置時，拐背會與齒輪沿軸向分離，電機傳動單元與操作大軸會完全分離，此時電動操作處于空轉狀態，既方便調試，又不影響手動操作。
